Контроллер тхт 4 не включается после обновления

[Aleks]

Добрый день. Помогите пожалуйста с проблемой.

Контроллер тхт 4.0 после обновления с 3.1.6 до 3.1.9 перестал включаться(не доходит до заставки). Обновлялся через флешку, обновление качал через оф сайт фишертехника.

Сброс настроек по инструкции ничего не дал. https://www.fischertechnik.de/-/media/f ... ler-en.pdf

[Mr.Kubikus]

Привет!

Как ведет себя контроллер после процедуры сброса к заводским настройкам?

[Aleks]

Добрый день.

Начинает запуск без заставки, тухнет через пару секунд.

[Mr.Kubikus]

Добрый день !

Не могли бы вы повторить процедуру возврата к прошивке версии 3.1.6 в соответствии со следующим описанием:

Процедура обновления системного ПО
==================================

1. Вам потребуется карта памяти micro-SD объёмом 4-32GB

2. Загрузите образ диска с сайта fischertechnik.de
Имя файла: image-production_581-001-rev04_sd-1.6.0_tst-2.2.0_fw-3.1.6-cfg00.sdcard.zip
Ссылка: https://content.ugfischer.com/cbfiles/f ... aratur.zip

3. Распакуйте архив

4. Запишите образ на карту памяти micro-SD. Для записи используйте ПО https://www.balena.io/etcher/
Имя файла: image-production_581-001-rev04_sd-1.6.0_tst-2.2.0_fw-3.1.6-cfg00.sdcard

5. Вставьте карту памяти в соответствующий слот контроллера TXT 4.0

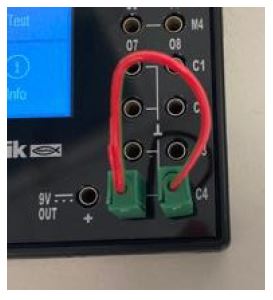

6. Подключите вход С4 к потенциалу GND (см. картинку fig-1)

7. Включите внешний источник питания. Загрузка начнется автоматически если на
карту памяти записан правильный образ диска. Кнопку ON/OFF нажимать не
требуется.

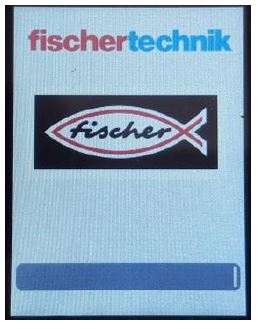

8. Через несколько секунд кнопка ON/OFF начнёт мигать переменно зеленым и красным
цветом с периодом 1 сек. На дисплее будет отображаться логотип Fischertechnik
и индикатор прогресса обновления в виде полоски под лого (см. картинку fig-2).

9. Обновление длится примерно 5 минут.

10. После завершения обновления. Кнопка перестанет мигать и отобразит результат
обновления цветом свечения:
* Синий - успешно
* Красный - ошибка обновления

11. Отключите источник питания от контроллера путем отсоединения штекера.

12. Извлеките карту памяти и отключите перемычку C4-GND.

13. Подключите питание и включите контроллер. Для этого нажмите и удерживайте
кнопку ON/OFF примерно 3 сек.

14. Контроллер начнет загружаться c встроенного накопителя.

Что вы наблюдаете на экране во время обновления и как ведет себя кнопка ON/OFF? Соответствует ли поведение контроллера пунктам 8, 9 и 10?

[Aleks]

Добрый день.

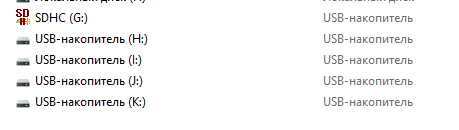

Все обновилось и включилось. Как теперь исправить правильно sd чотбы не было столько устройств.

[Mr.Kubikus]

Поздравляю!

Вы можете удалить все разделы на SD-карте и заново её отформатировать с помощью инструмента diskmgmt.msc.

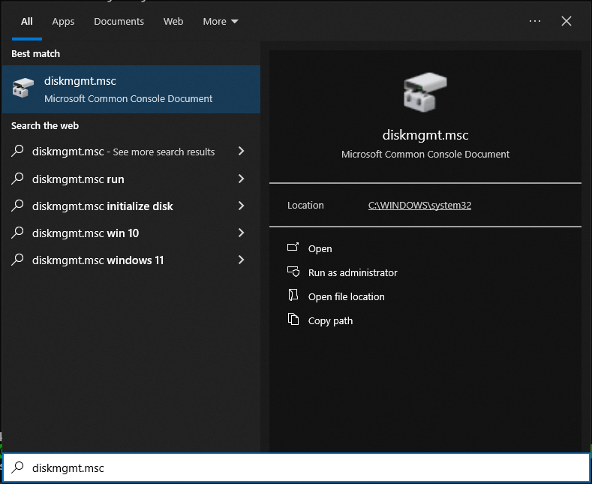

1. Нажмите ПУСК на панели задач и наберите diskmgmt.msc. Выберите опцию "Run as Administrator":


2. В открывшемся окне удалите все разделы на вашей SD-карте и затем создайте один новый раздел на весь диск. Затем отформатируйте его как FAT:


Не перепутайте диски!
